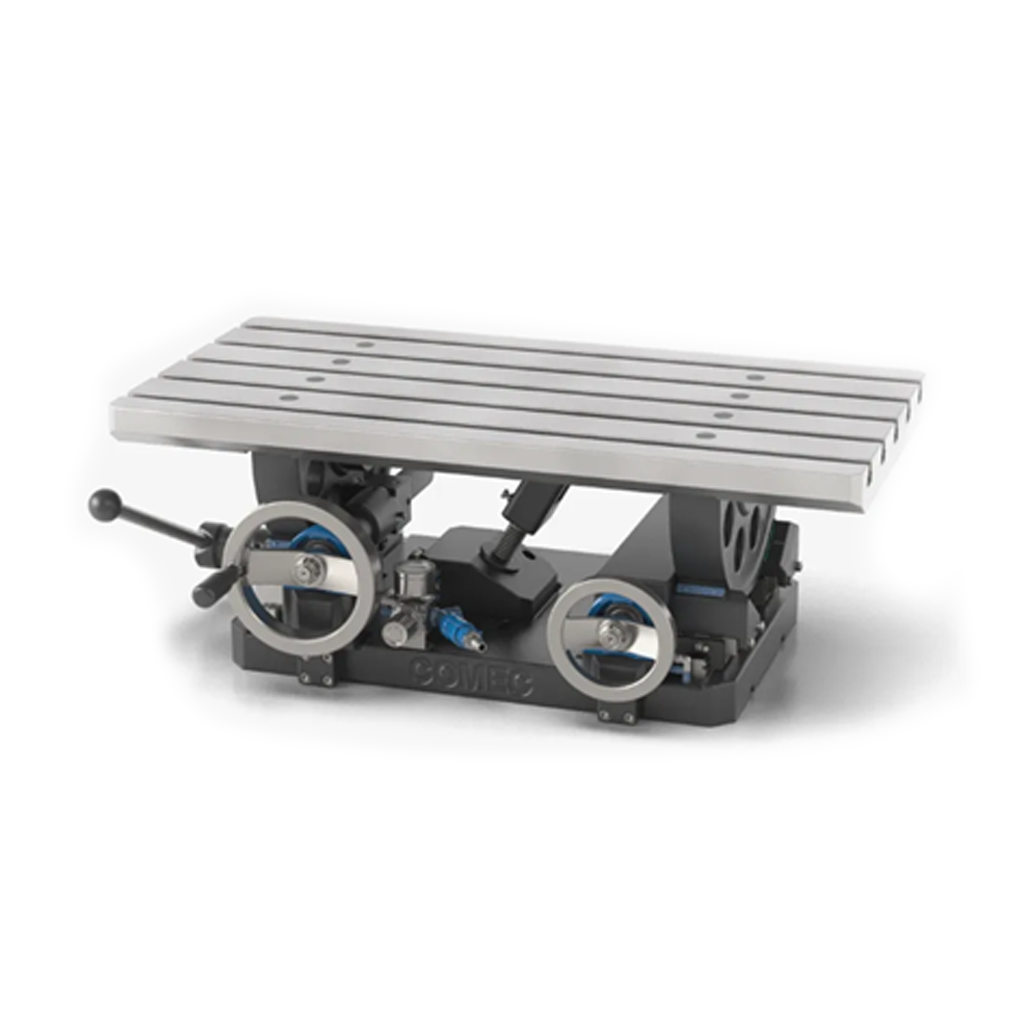

COMEC PV 0535

Stół poziomujący PV0535 to urządzenie zaprojektowane i zbudowane do stosowania na COMEC służących do obróbki głowic cylindrów i bloków silników.

Nowy stół poziomujący PV0535 jest kompatybilny z większością maszyn do obróbki powierzchni czy cylindrów :

• RP1000
• RP1000-CNC CNC
• RP1300
• RP1400 CNC
• ACF170
• ACF200
• ACF200-CNC CNC

Po zamocowaniu głowicy na stole można ją przechylić zgodnie z potrzebami, aby kontynuować precyzyjna obróbkę.

PV0535 usprawnia proces zaciskania, umożliwiając szybką regulację w obu kierunkach poprzez obrót dwóch kół ręcznych – zapewniając szybką, pewną i dokładną pozycję.

Funkcja poduszki powietrznej, podłączona do układu sprężonego powietrza o ciśnieniu co najmniej 6 bar, umożliwia bezproblemowe, płynne, lekkie, niejako pływające przemieszczanie stołu PV05353.

Po otwarciu przepływu powietrza poduszka powietrzna wytworzona pod podstawą urządzenia pozwala na odsunięcie stołu PV0535 od stołu maszyny, aby można go było odpowiednio ustawić w celu obróbki powierzchni.

Dzięki stołowi poziomowania PV0535 każdy przedmiot obrabiany można zamocować i wypoziomować w krótkim czasie.

Dane techniczne:

• Warunki środowiskowe użytkowania: temperatura / wilgotność 10÷30 °C / 15÷90 RH
• Masa netto (kg) 160
• Wymiary powierzchni roboczej (mm) 760 x 380
• Wymiary podstawy podporowej (mm) 530 x 332
• Pochylenie stołu na osi X -15° / +35°
• Pochylenie stołu na osi Y -0,5° / +0,5°
• Wymiary (szerokość x głębokość x wysokość) (mm) 797 x 493 x 275h

Wyposażenie standardowe:

• Kołki tylne do centrowania stołu na ławce
• Stożki blokujące głowicę
• Przednie kołki do blokowania stołu na ławce
• Śruba centralna do blokowania stołu na ławce
• Blok z bocznym prętem zatrzymującym głowicę
• Krótkie stożki do blokowania głowicy
• Krótka przednia dźwignia zaciskowa
• Regulowane podparcie głowicy
• Przedni blok zaciskowy z długą dźwignią
• Stałe podparcie głowicy z długimi stożkami
• Stałe podparcie głowicy
• Kołki do zamykania otworu centralnego
• Klucz stały 19 mm
• Klucz imbusowy 6 mm i 4 mm
• Poziomica cyfrowa
